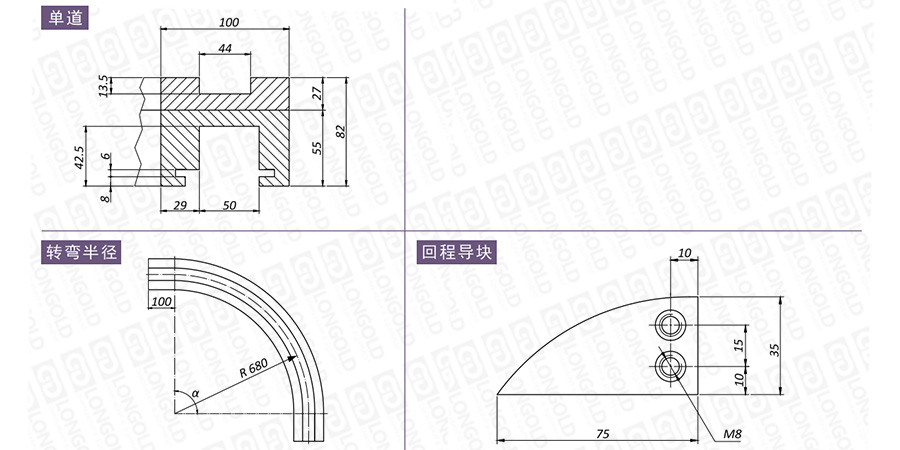

適用鏈條系列

轉彎半徑(1)

橫向節距

基本寬度

引導長度

頂部高度

總高度

PDF圖紙

DXF圖紙

系列

鏈片寬度

鏈片厚度

鉸鏈寬度

R

P

B

L

U

H

mm

mm

mm

mm

mm

mm

mm

mm

F05

880MRG

3 1/4"(83.8mm)

4.00

42.00

680.00

-

100.00

100.00

27.00

82.00

請咨詢

請咨詢

總寬度

磁性轉彎軌道型號

W

轉彎角度α

mm

15°

30°

45°

60°

75°

90°

1

100

MF01DFX/101

MF01DEX/101

MF01DCX/101

MF01DBX/101

MF01DLX/101

MF01 DAX/101

軌道材質

材質特性

適用鏈條

應用

頂部材質

型號表示

超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數

金屬頂板鏈，塑料頂板鏈

干燥或潤滑條件下，理想的低/中速應用。

UHMWPE/自潤滑/充油聚酰胺

如上表所示

SUPREME-L

超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能

金屬頂板鏈，塑料頂板鏈

適用于干燥或減少潤滑條件下的中/高速的應用。

用"MFD"替換"MF"

SUPREME-S

特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。

塑料頂板鏈

適用于干燥條件下的高速應用。

用"MFP"替換"MF"
