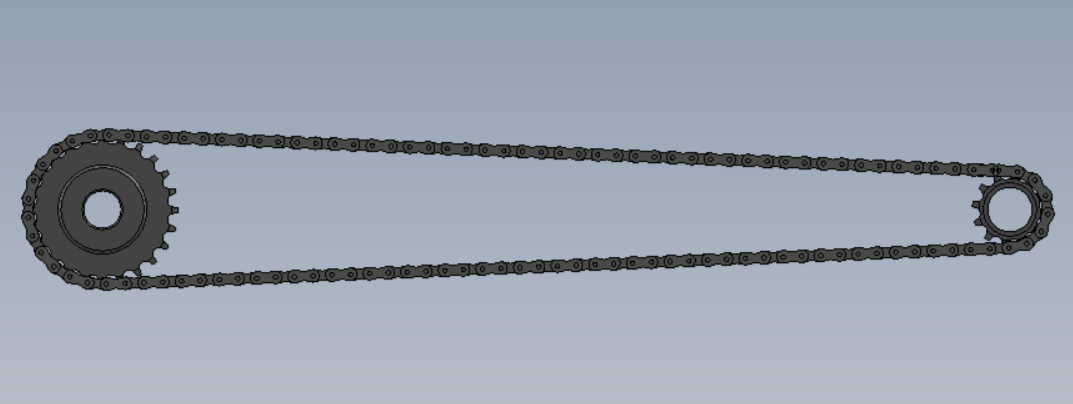

了解鏈條的基本構造、工作原理和設計計算方法。例如，學習如何根據設計功率和主動鏈輪轉速來確定鏈號和鏈條節距，以及如何計算鏈輪的齒數和中心距。

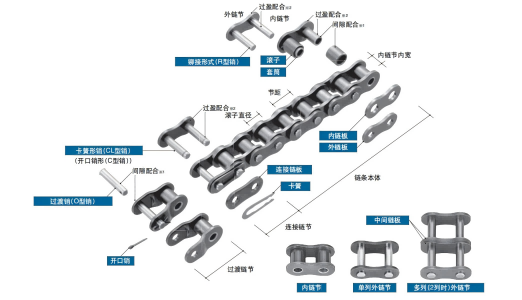

鏈板（Chain Plates）：
鏈板是鏈條的主體部分，它們通過鉸接方式連接起來形成鏈條。
鏈板上有孔，用于銷軸和套筒的穿插。

銷軸（Pins or Links）：
銷軸是穿過鏈板孔的圓柱形部件，它們將各個鏈板連接起來，使鏈條能夠靈活地彎曲。
銷軸通常由高強度的材料制成，以承受拉伸和彎曲負荷。

套筒（Bushings或Bushing）：
套筒是套在銷軸上的管狀部件，位于鏈板孔內。
套筒的作用是減少銷軸與鏈板之間的摩擦，并作為銷軸的支撐。

滾子（Rollers）（在某些類型的鏈條中）：
滾子鏈條中的滾子是位于銷軸和鏈板之間的圓柱形部件，它可以滾動，減少摩擦和磨損。
滾子的存在使得鏈條能夠更平穩、更安靜地運行，并能承受較高的負載。

內鏈板和外鏈板（在可拆卸鏈條中）：
在可拆卸鏈條中，內鏈板和外鏈板分別位于鏈條的內側和外側。
外鏈板通常比內鏈板長，以便于拆卸和安裝。

接頭（Connectors）：
鏈條的兩端可能需要接頭來連接鏈條或與其他機械部件相連。
接頭可以是簡單的銷釘，也可以是更復雜的連接器，如鏈輪、鏈鉤或快速釋放扣。

潤滑和密封（在某些類型的鏈條中）：
為了減少磨損和延長鏈條的使用壽命，鏈條可能需要潤滑。
在一些密封鏈條設計中，會有密封圈來保持潤滑劑并防止污染物進入。

附件：
根據鏈條的應用，可能還會包括一些附件，如導板、張緊裝置、防跳裝置等。
不同類型的鏈條，如傳動鏈條、輸送鏈條、曳引鏈條等，其構造會有所不同，以適應特定的應用需求。
例如，傳動鏈條可能更注重強度和耐久性，而輸送鏈條可能更注重平穩運行和低噪音。
此外，還有一些特殊類型的鏈條，如不銹鋼鏈條、塑料鏈條、高強度纖維鏈條等，它們的構造和材料選擇都是為了滿足特定的工業應用需求。

培訓如何正確安裝、調整和使用鏈條。包括鏈條的布置、張緊、潤滑等，以確保鏈條的有效運行和延長使用壽命。

安裝：
確保鏈條與鏈輪配合正確，鏈輪齒形和節距要與鏈條匹配。
鏈條的松緊度要適中，過松會導致跳動和脫落，過緊則會增加磨損和應力。
在安裝時，避免鏈條打結或扭曲。

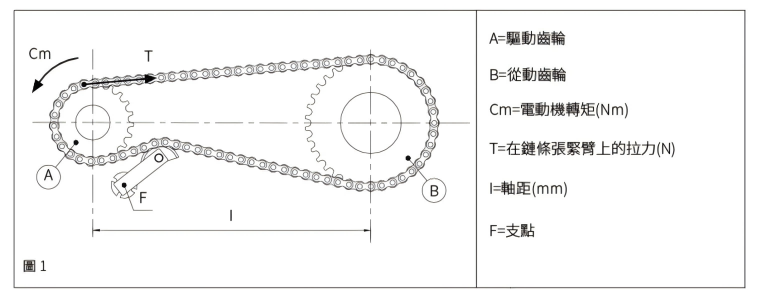

張緊：
鏈條需要適當?shù)膹埦o度以防止跳動和脫落，張緊裝置可以是調整螺絲、彈簧或液壓/氣動裝置。
定期檢查張緊度，并根據需要進行調整。

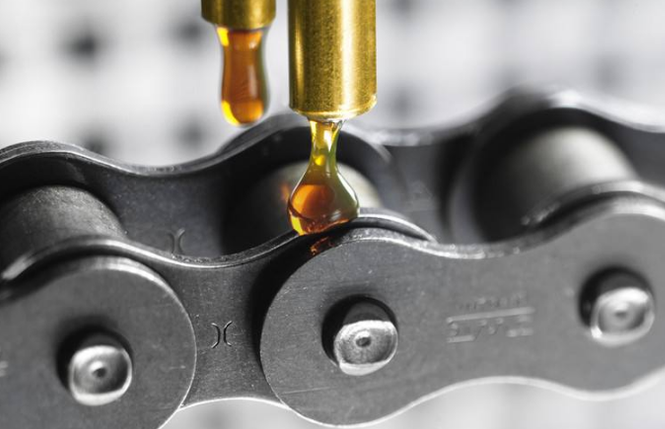

潤滑：
定期對鏈條進行潤滑，以減少摩擦和磨損，延長鏈條的使用壽命。
使用合適的潤滑劑，根據鏈條的類型和工作環境選擇合適的潤滑油或潤滑脂。
清潔鏈條后再進行潤滑，以確保潤滑劑能更好地附著在鏈條表面。

潤滑：
定期對鏈條進行潤滑，以減少摩擦和磨損，延長鏈條的使用壽命。
使用合適的潤滑劑，根據鏈條的類型和工作環境選擇合適的潤滑油或潤滑脂。
清潔鏈條后再進行潤滑，以確保潤滑劑能更好地附著在鏈條表面。

檢查和維護：
定期檢查鏈條的磨損情況，如鏈板、銷軸、套筒和滾子的狀態。
檢查鏈條的連接部件，確保沒有松動或損壞。
觀察鏈條運行時是否有異常聲音或振動，這可能是故障的前兆。

清潔：
定期清潔鏈條，去除附著的灰塵、污垢和舊潤滑劑。
使用合適的溶劑或清洗液，避免使用腐蝕性化學品。

更換：
當鏈條磨損到一定程度時，應及時更換，以避免故障和事故。
更換鏈條時，確保新鏈條與舊鏈條具有相同的規格和性能。

儲存：
鏈條在儲存時應保持干燥、清潔，并避免陽光直射或極端溫度。
鏈條應懸掛或卷起存放，避免堆疊或壓迫。

掌握鏈條設計的基本公式和計算方法，如尺寸鏈的計算、公差分配、極限偏差等，以確保鏈條設計滿足特定的應用要求。

1.確定傳動參數：
傳動功率（P，單位為KW）
主動軸轉速（n1，單位為r/min）
傳動比
鏈的排數和類型

2.計算修正功率：
修正功率是計算功率乘以各個系數，包括工況系數（f1）、齒輪系數（f2）等。

3.選擇鏈條型號：
根據主動輪轉速和鏈條的額定功率對應表選擇合適型號的鏈條。

4.確定鏈輪齒數及設計功率：
要求用戶輸入小鏈輪齒數（Z1），工況系數（f1），主動鏈輪齒數系數（f2）。
確定參數：z1應≥17且zmax≤120，優先選用以下數列17，19，21，23，25，38，57，76，95，114；f1根據主、從動機機械特性決定，可查表得到；f2根據主動鏈輪齒數查詢得到。

5.計算鏈條節距及初定中心距：
根據設計功率及主動鏈輪轉速查詢得到鏈號，進而直接得出對應的鏈條節距。
根據公式計算最小中心距，進而確定a0。

6.計算鏈條參數：
包括鏈長與鏈速、鏈長節數（X0）、實際鏈長節數（X）、鏈條長度（L）、鏈速、鏈輪中心距與小鏈輪包角（α1≥120°）等參數。

7.計算圓周力及軸上拉力：
有效圓周力（F）、輸入系數（f5）、工況系數（f1）、作用于軸上的拉力（FQ）等。

8.選擇潤滑方式：
根據鏈號和鏈條速度查詢并選擇潤滑方式，如人工潤滑、滴油潤滑、油池潤滑或油泵壓力供油潤滑。

9.尺寸鏈計算：
尺寸鏈計算包括確定各組成環的公差、計算封閉環的基本尺寸和極限偏差等。

10.安全系數校核：
校核滾子鏈銷軸的強度，以及鏈傳動軸的強度，確保設計的鏈條傳動機構滿足安全要求。
