重載彎板傳動鏈條 I

重載彎板鏈條是由一系列的彎板鏈節用銷軸連接組成，鏈板與銷軸的連接可以采用過盈配合或采用機械止鎖的方式，其銷軸、鏈扳均經過特殊熱處理可進行全面硬化和部分硬化，提供了最大耐碰撞性和最佳的抗磨壽命。

應用領域

礦產行業

鋼鐵冶金

農業機械

煙草行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
應用
潤滑方式

隆德重載彎板傳動用鏈條鏈符合ISO 3512、ASME B29.10、DIN 8182等標準。

在結構上只有一種彎板鏈節，鏈板的折彎使鏈條能吸收較大的沖擊載荷。

銷軸和套筒、鏈板間的間隙較大，在惡劣工況可以保持良好的靈活性。

采用優質的材料、先進的加工工藝，產品抗拉強度達到ISO標準以上。

特殊的彎鏈板結構更適于帶有較大沖擊性的載荷傳動。

適用于啟動頻繁的間歇性傳動。

高精度、高耐磨性和高耐疲勞性的優良性能。

方便安裝、替換。

重載彎板滾子鏈的鏈輪需要特殊定制，如有需要，請聯系隆德技術人員。

鏈輪的齒數范圍一般可控制在7~100齒之間。

其特殊的彎鏈板結構更適于帶有較大沖擊性的載荷傳動和起動頻繁的間歇性工作環境。

主要應用在鋼廠、礦山、糧食機械以及工程機械等行業中。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

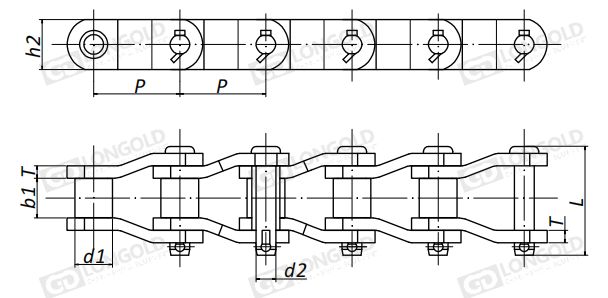

點擊圖片放大

隆德型號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度	鏈板高度	鏈板厚度	其他技術參數	PDF圖紙	DXF圖紙
	P	d1	b1	d2	L	h2	T
	P	max	min	max	max	h2	T
	mm	mm	mm	mm	mm	mm	mm
LD2010	63.50	31.75	38.10	15.90	89.00	47.8	7.9	請咨詢	請咨詢	請咨詢
LD2010H	63.50	31.75	31.75	15.88	97.00	41.5	9.5
LD2010SH	63.50	31.75	38.10	15.88	97.00	41.5	9.5
LD2512F0	77.90	31.75	39.60	19.05	100.00	57.0	9.7
LD2512	77.90	41.28	39.60	19.05	100.00	57.0	9.7
LD2512F2	77.90	41.28	38.50	19.05	103.40	60.0	10.0
LD2512F3	77.90	41.28	40.00	18.60	104.20	46.7	11.0
LD2512F4	77.90	41.28	39.60	19.05	110.00	60.0	12.0
LD2512F5	77.90	41.30	39.70	19.05	97.60	57.0	9.5
LD2512F6	77.90	31.75	39.70	19.05	98.50	57.0	9.5
LD2512F7	77.90	41.30	39.70	19.05	104.10	57.0	11.0
LD2512F8	77.90	41.30	39.70	19.05	100.00	57.0	10.0
LD3125	79.37	41.27	39.70	20.32	101.60	57.2	9.5
LD3125F2	79.37	41.27	41.30	20.32	105.00	57.2	9.5
LD3125HF1	79.37	43.00	41.00	22.23	108.00	57.2	11.0
LD2814	88.90	44.45	36.60	22.23	117.60	58.0	12.7
LD2814F1	88.90	44.45	36.90	22.23	117.60	60.0	13.5
LD2814F2	88.90	44.45	38.60	22.23	119.60	58.0	12.7
LD2814F3	88.90	44.45	38.60	24.00	120.00	58.0	14.0
LD2814F4	88.90	44.45	36.50	22.35	108.30	57.2	12.7
LD2814F5	88.90	44.45	38.10	22.12	112.80	57.2	12.7
LD3214	103.20	44.45	48.00	22.00	123.50	55.0	13.0
LD3214F1	103.20	44.45	49.20	23.90	129.00	60.0	14.0
LD3214F2	103.20	44.45	39.70	19.05	97.60	57.2	9.5
LD3214F3	103.20	46.00	49.20	23.90	123.50	60.0	13.0
LD3214F5	103.20	44.45	49.00	23.23	137.00	58.7	16.0
LD3214F6	103.20	44.45	49.20	26.80	130.00	76.2	14.5
LD3315	103.45	45.24	49.30	23.85	130.00	63.5	14.2
LD3315F1	103.45	45.24	47.60	23.85	134.00	60.0	15.0
LD3315F2	103.45	50.00	49.30	25.00	142.50	63.5	16.0
LD3315F3	103.45	45.24	49.20	23.85	131.00	60.3	14.3
LD3315F4	103.45	45.30	49.60	23.80	130.00	60.0	14.5
LD3315F5	103.45	45.20	49.60	23.80	129.40	60.0	14.5
LD3315F6	103.45	45.20	49.60	25.60	132.30	60.0	14.5
LD3315F7	103.45	46.20	52.00	23.80	139.20	60.0	16.0
LD3315F8	103.45	45.20	49.60	23.80	130.00	60.0	14.5
LD3315F9	103.45	45.20	49.30	23.80	130.30	60.0	14.5
LD3217F1	103.88	47.60	49.20	28.05	130.00	84.0	14.0

注：“*”表示套筒鏈，表中滾子直徑d1為套筒直徑。

型號表示例.訂購方法

型號表示例

LD	2010	H
	（1）	（2）

（1）重載彎板鏈鏈條編號

（2）鏈條規格

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

重載彎板鏈的結構圖

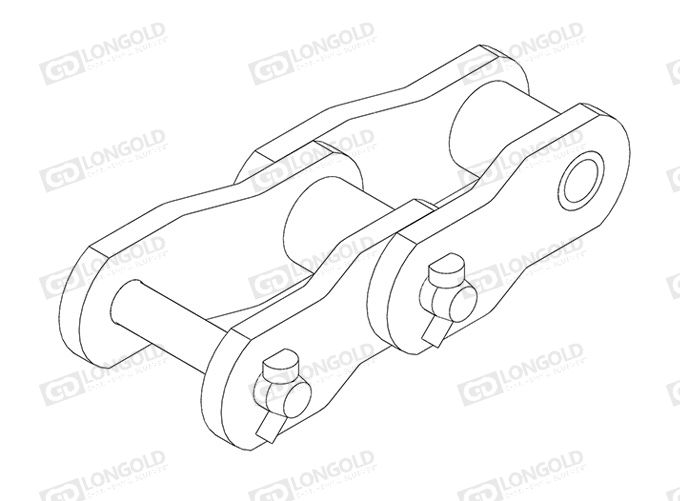

圖1 彎板鏈裝配圖

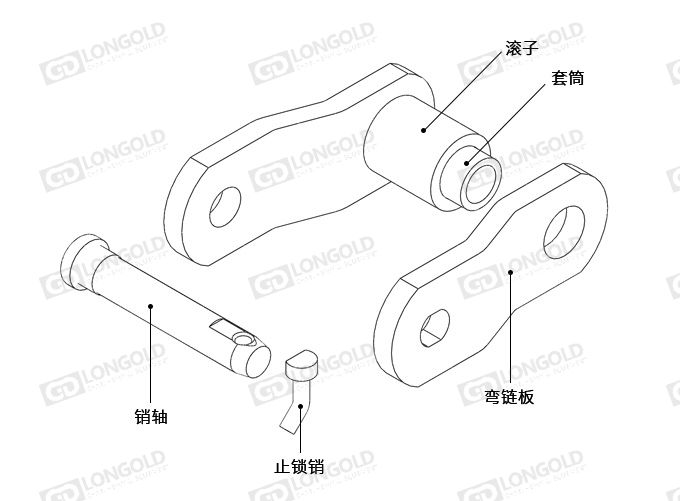

圖2 典型彎板鏈零件
