Z系列帶附板輸送鏈

Z系列帶附板輸送鏈，是在Z系列輸送鏈的兩側鏈板加裝附件，擴大了Z系列輸送鏈的用途和應用范圍。Z系列附板輸送鏈可以根據要求加裝不同形狀的附件。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

Z系列帶附板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。

鏈條節距為非常用規格，裝配類似A1/A2或K1/K2的附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

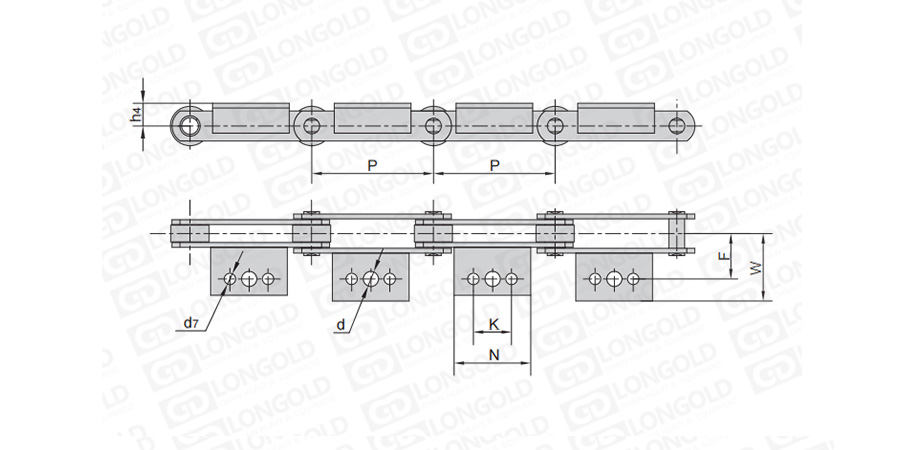

上圖為Z系列帶附板輸送鏈的結構圖以及帶附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

隆德鏈號		P	K	N	d	d7	F	W	h4	PDF圖紙	DXF圖紙

		mm	mm	mm	mm	mm	mm	mm	mm
LDZ40	△	50.8	-	45.0	10.7	9.3	38.1	64.5	19	請咨詢	請咨詢
	△ ☆	63.5	22.2	43.0				56.0
	△ ☆	76.2						68.0
	▲	88.9	31.8	50.0				56.0
	▲	101.6		64.0				55.0
	▲	127.0	57.2	84.0				56.0
	▲	152.4
LDZ100	△	76.2	-	30.0	14.0	10.5	44.5	65.0	32
	△	88.9
	▲	101.6	31.8	64.0
	△ ☆	127.0	57.2	84.0
	▲	152.4		114.5
	△ ☆	177.8	80.0	110.0
	△ ☆	203.2
LDZ160	△	101.6	-	35.0	15.5	12.3	54.0	77.0	38
	△ ☆	127.0	31.7	56.0
	△ ☆	152.4	57.2	84.0
	△ ☆	177.8
	△ ☆	203.2	100.0	130.0
	△ ☆	228.6		150.0
	△ ☆	254.0	135.0	170.0
LDZ300	△	152.4	38.1	70.0	17.0	14.0	73.0	100.0	51
	△	177.8
	△ ☆	203.2	76.2	100.0
	△ ☆	254.0	90.0	152.4
	△ ☆	304.8	190.0	225.0

注：

△表示附板上帶1個孔，附件表示為：TA1。

☆表示附板上帶2個孔，附件表示為：TA2。

▲表示附板上帶3個孔，附件表示為：TA3。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	Z40	R	-	P101.6	-	1L	TA3
	（1）	（2）		（3）		（4）	（5）

（1）鏈條尺寸

（2）滾子種類： R=大滾子

（3）鏈條節距

（4）附件安裝間隔：每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
