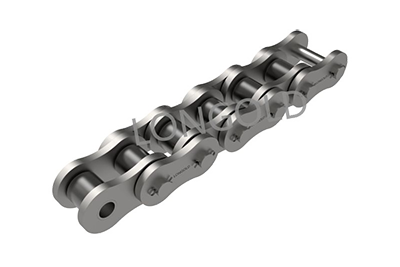

加重系列開口銷型單排滾子鏈條

隆德加重系列開口銷滾子鏈條符合ASME / ANSI 標準，鏈條每節連接處銷軸一端采用開口形式，用開口銷卡住以防外鏈片脫落。同時，這類鏈條的鏈板厚度等同于ANSI標準對應的下一級較大節距鏈條的鏈板厚度。此類鏈條特別適合應用在重負載的較為惡劣的工作環境中。

應用領域

汽車生產

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
注意事項
潤滑方式

隆德加重系列開口銷型滾子鏈條符合ASME / ANSI標準。

可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。

在增加了鏈板的厚度的同時采用了開口銷結構，提高了鏈條抗沖擊能力，且鏈條每節都可以方便拆卸更換。

鏈條兩面都能用，可進行多軸傳動。

方便安裝、替換。

能獲取較大減速比。

能獲得長軸間距（通常4米以下）。通過變更鏈節數，對軸間距自由度較高是一大特點。

鏈輪的齒部需做硬化處理。

鏈輪材料選擇碳素相當于35#鋼以上，并且對驅動部的鏈輪的齒尖部進行淬火硬化處理。

在更換鏈條時，如果使用條件和鏈條尺寸均不發生變化，可選用A系列標準滾子鏈輪。

多列鏈條由于尺寸不同，所以不能使用標準滾子鏈輪。(如有特殊需要，請聯系隆德鏈條的技術人員)

節距越大，鏈的各部分尺寸和重量也越大，承載能力越高，鏈輪尺寸和重量也隨之增大。因此，設計時在保證承截能力的前提下，應盡量采用較小的節距。

載荷較大時可選用雙排鏈或者多排鏈，但排數一般不超過三排或四排，以免由于制造和安裝誤差的影響使各排鏈?zhǔn)茌d不均。

連接鏈節采用了開口銷的形式，大大增加了使用的便捷性，但是其穩定性弱于鉚接型，在選用鏈條時，要注意該項。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

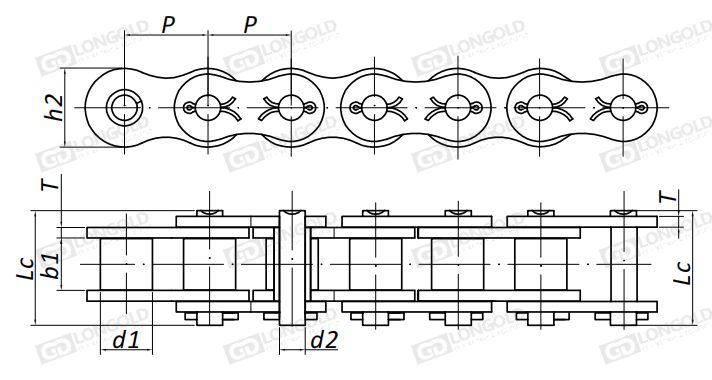

隆德鏈號	ANSI/ISO	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度	內鏈板高度	鏈板厚度	其他技術 參數	PDF圖紙	DXF圖紙
		P	d1	b1	d2	Lc	h2	T
		P	max	min	max	max	max	max
		mm	mm	mm	mm	mm	mm	mm
LD50H-CP-1	50H-1	15.875	10.16	9.40	5.08	24.4	15.09	2.42	請咨詢	請咨詢	請咨詢
LD60H-CP-1	60H-1	19.05	11.91	12.57	5.94	31.6	18.00	3.25
LD80H-CP-1	80H-1	25.40	15.88	15.75	7.92	39.4	24.00	4.00
LD100H-CP-1	100H-1	31.75	19.05	18.90	9.53	46.9	30.00	4.80
LD120H-CP-1	120H-1	38.10	22.23	25.22	11.10	57.5	35.70	5.60
LD140H-CP-1	140H-1	44.45	25.40	25.22	12.70	62.2	41.00	6.40
LD160H-CP-1	160H-1	50.80	28.58	31.55	14.27	73.0	47.80	7.20
LD180H-CP-1	180H-1	57.15	35.71	35.48	17.46	75.9	81.60	8.00
LD200H-CP-1	200H-1	63.50	39.68	37.85	19.85	93.5	60.00	9.50
LD240H-CP-1	240H-1	76.20	47.63	47.38	23.81	109.6	115.90	12.70

型號表示例·訂購方法

型號表示例

LD	50	H	-	CP	-	1
	（1）	（2）		(3)		(4)

（1）鏈條編號

（2）加重型

（3）開口銷鏈條

（4）排數

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

開口銷的裝配

1、用手或鉗子將開口銷插入圓柱銷內，不能用榔頭將開口銷打進去。

2、用螺絲刀將開口銷掰開。

3、掰開開口銷的角度，原則上為60°。若與工件相碰時，可將開口銷卷起來。

4、開口銷在打開時，注意使分開的部分平直、對稱。不允許長短不齊帶R形和上空檔。

5、固定帶槽螺母時，開口銷的打開角度原則上是60°，適當擰卷幾圈。但與周圍有妨礙或絕緣距離不夠時要將開口銷卷起來。
