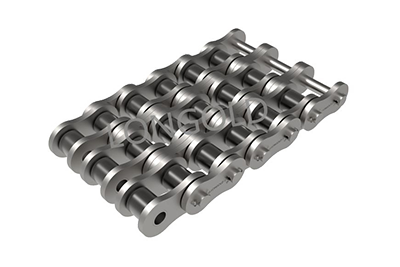

加重系列開口銷型三排滾子鏈條

隆德加重系列開口銷滾子鏈條符合ASME / ANSI 標準，鏈條每節連接處銷軸一端采用開口形式，用開口銷卡住以防外鏈片脫落。同時，這類鏈條的鏈板厚度等同于ANSI標準對應的下一級較大節距鏈條的鏈板厚度。此類鏈條特別適合應用在重負載的較為惡劣的工作環境中。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
注意事項
潤滑方式

隆德重系列開口銷型滾子鏈條符合ASME / ANSI標準。

可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。

在增加了鏈板的厚度的同時采用了開口銷結構，提高了鏈條抗沖擊能力，且鏈條每節都可以方便拆卸更換。

鏈條兩面都能用，可進行多軸傳動。

方便安裝、替換。

能獲取較大減速比。

能獲得長軸間距（通常4米以下）。通過變更鏈節數，對軸間距自由度較高是一大特點。

鏈輪的齒部需做硬化處理。

鏈輪材料選擇碳素相當于35#鋼以上，并且對驅動部的鏈輪的齒尖部進行淬火硬化處理。

在更換鏈條時，如果使用條件和鏈條尺寸均不發生變化，可選用A系列標準滾子鏈輪。

多列鏈條由于尺寸不同，所以不能使用標準滾子鏈輪。(如有特殊需要，請聯系隆德鏈條的技術人員)

節距越大，鏈的各部分尺寸和重量也越大，承載能力越高，鏈輪尺寸和重量也隨之增大。因此，設計時在保證承截能力的前提下，應盡量采用較小的節距。

載荷較大時可選用雙排鏈或者多排鏈，但排數一般不超過三排或四排，以免由于制造和安裝誤差的影響使各排鏈受載不均。

連接鏈節采用了開口銷的形式，大大增加了使用的便捷性，但是其穩定性弱于鉚接型，在選用鏈條時，要注意該項。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

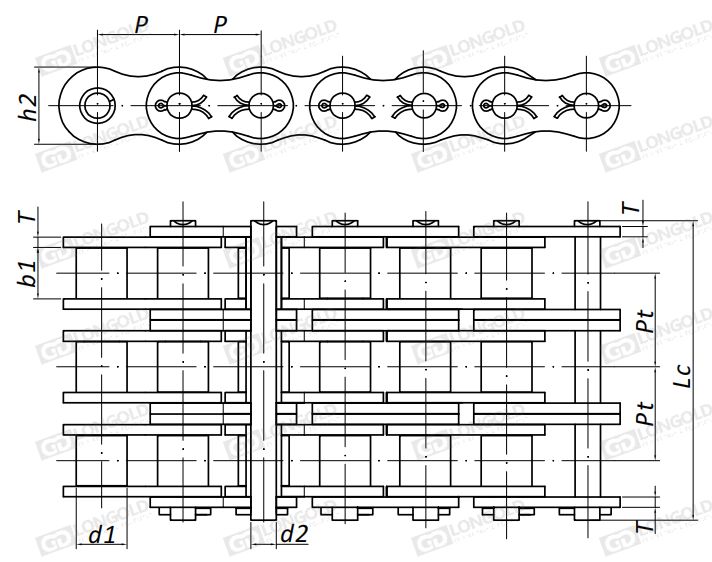

技術參數

點擊圖片放大

隆德鏈號	ANSI/ISO鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度	內鏈板高度	鏈板厚度	排距	其他技術參數	PDF圖紙	DXF圖紙
		P	d1	b1	d2	Lc	h2	T	Pt
		P	max	min	max	max	max	max	Pt
		mm	mm	mm	mm	mm	mm	mm	mm
LD60H-CP-3	60H-3	19.05	11.91	12.57	5.94	83.8	18.0	3.25	26.11	請咨詢	請咨詢	請咨詢
LD80H-CP-3	80H-3	25.4	15.88	15.75	7.92	104.6	24.0	4.00	32.59
LD100H-CP-3	100H-3	31.75	19.05	18.90	9.53	125.1	30.0	4.80	39.09
LD120H-CP-3	120H-3	38.1	22.23	25.22	11.10	155.2	35.7	5.60	48.87
LD140H-CP-3	140H-3	44.45	25.40	25.22	12.70	166.6	41.0	6.40	52.20
LD160H-CP-3	160H-3	50.8	28.58	31.55	14.27	196.8	47.8	7.20	61.90
LD180H-CP-3	180H-3	57.15	35.71	35.48	17.46	224.8	53.6	8.00	69.16
LD200H-CP-3	200H-3	63.5	39.68	37.85	19.85	250.1	60.0	9.50	78.31
LD240H-CP-3	240H-3	76.2	47.63	47.35	23.81	324.3	72.3	9.50	101.22

型號表示例.訂購方法

型號表示例

LD	50	H	-	CP	-	3
	（1）	(2)		(3)		(4)

（1）鏈條編號

（2）加重型

（3）開口銷鏈條

（4）排數

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

開口銷的裝配

1、用手或鉗子將開口銷插入圓柱銷內，不能用榔頭將開口銷打進去。

2、用螺絲刀將開口銷掰開。

3、掰開開口銷的角度，原則上為60°。若與工件相碰時，可將開口銷卷起來。

4、開口銷在打開時，注意使分開的部分平直、對稱。不允許長短不齊帶R形和上空檔。

5、固定帶槽螺母時，開口銷的打開角度原則上是60°，適當擰卷幾圈。但與周圍有妨礙或絕緣距離不夠時要將開口銷卷起來。
