標準LL系列板式鏈

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。LL系列板式鏈的零件源于ISO滾子鏈標準，鏈板的外形尺寸和銷軸直徑等同于同節距歐標滾子鏈的外鏈板和銷軸。是一種輕系列板式鏈，適于直線往返傳動結構。適用于斷裂載荷與重量比率高，成本低的應用環境。要求載荷為靜態載荷，且低頻率，低速度運動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

LL系列板式鏈的零件源于ISO滾子鏈標準，鏈板的外形尺寸和銷軸直徑等同于同節距歐標滾子鏈的外鏈板和銷軸。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

LL系列板式鏈?zhǔn)且环N輕系列板式鏈，適于直線往返傳動結構。

適用于斷裂載荷與重量比率高，成本低的應用環境。要求載荷為靜態載荷，且低頻率，低速度運動。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

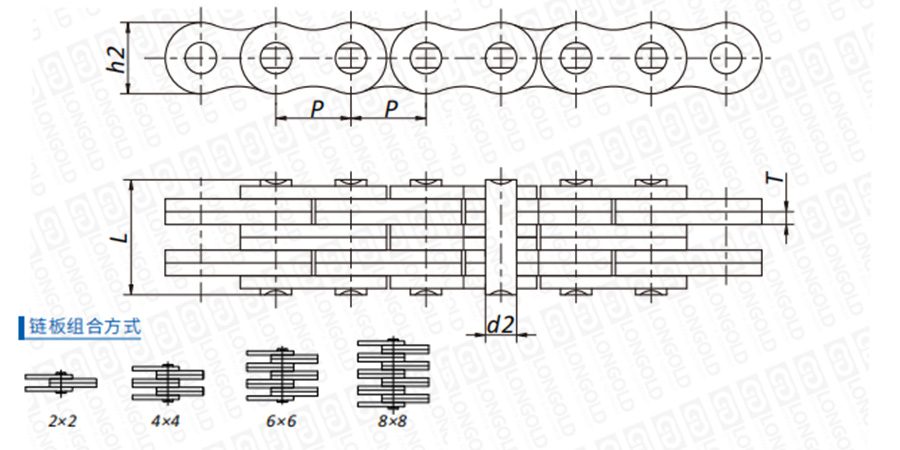

■鏈條結構詳見如上圖

上圖為標準LL系列板式鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
LL0622	9.525	2×2	8.20	1.04	3.28	6.20	0.22	請咨詢	請咨詢	請咨詢
LL0644	9.525	4×4	8.20	1.04	3.28	10.70	0.42
LL0666	9.525	6×6	8.20	1.04	3.28	14.90	0.62
LL0822	12.70	2×2	10.60	1.60	4.45	8.90	0.42
LL0844	12.70	4×4	10.60	1.60	4.45	15.60	0.84
LL0866	12.70	6×6	10.60	1.60	4.45	22.00	1.24
LL0888	12.70	8×8	10.60	1.60	4.45	28.50	1.64
LL1022	15.88	2×2	13.70	1.60	5.08	9.20	0.54
LL1044	15.88	4×4	13.70	1.60	5.08	15.80	1.06
LL1066	15.88	6×6	13.70	1.60	5.08	22.10	1.57
LL1088	15.88	8×8	13.70	1.60	5.08	28.80	2.10
LL1222	19.05	2×2	16.00	1.85	5.72	10.40	0.73
LL1244	19.05	4×4	16.00	1.85	5.72	17.90	1.44
LL1266	19.05	6×6	16.00	1.85	5.72	25.40	2.15
LL1288	19.05	8×8	16.00	1.85	5.72	32.90	2.84
LL1622	25.40	2×2	21.00	3.10	8.28	17.20	1.52
LL1644	25.40	4×4	21.00	3.10	8.28	29.60	2.90
LL1666	25.40	6×6	21.00	3.10	8.28	42.40	4.30
LL1688	25.40	8×8	21.00	3.10	8.28	54.90	5.71
LL2022	31.75	2×2	26.40	3.70	10.19	20.10	2.33
LL2044	31.75	4×4	26.40	3.70	10.19	33.80	4.40
LL2066	31.75	6×6	26.40	3.70	10.19	50.10	6.79
LL2088	31.75	8×8	26.40	3.70	10.19	64.00	8.90
LL2422	38.10	2×2	33.40	5.00	14.63	28.40	4.47
LL2444	38.10	4×4	33.40	5.00	14.63	46.30	8.22
LL2466	38.10	6×6	33.40	5.00	14.63	66.40	12.22
LL2488	38.10	8×8	33.40	5.00	14.63	86.60	16.30
LL2822	44.45	2×2	37.08	6.00	15.90	32.20	5.40
LL2844	44.45	4×4	37.08	6.00	15.90	56.40	10.53
LL2866	44.45	6×6	37.08	6.00	15.90	80.80	15.68
LL2888	44.45	8×8	37.08	6.00	15.90	105.20	20.83
LL3222	50.80	2×2	42.00	6.40	17.81	34.80	6.39
LL3244	50.80	4×4	42.00	6.40	17.81	60.60	12.46
LL3266	50.80	6×6	42.00	6.40	17.81	86.40	18.52
LL3288	50.80	8×8	42.00	6.40	17.81	112.20	24.65
LL4022	63.50	2×2	52.76	8.00	22.89	42.20	10.36
LL4044	63.50	4×4	52.76	8.00	22.89	74.40	20.22
LL4066	63.50	6×6	52.76	8.00	22.89	106.50	30.07
LL4088	63.50	8×8	52.76	8.00	22.89	140.0	39.98
LL4822	76.20	2×2	63.88	10.00	29.24	54.60	15.94
LL4844	76.20	4×4	63.88	10.00	29.24	92.60	31.38
LL4866	76.20	6×6	63.88	10.00	29.24	133.40	46.94
LL4888	76.20	8×8	63.88	10.00	29.24	174.20	62.36

型號表示例

LL		08		22
（1）		（2）		（3）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×2

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
