160-1 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。160-1鏈輪，配用LD160-1單排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

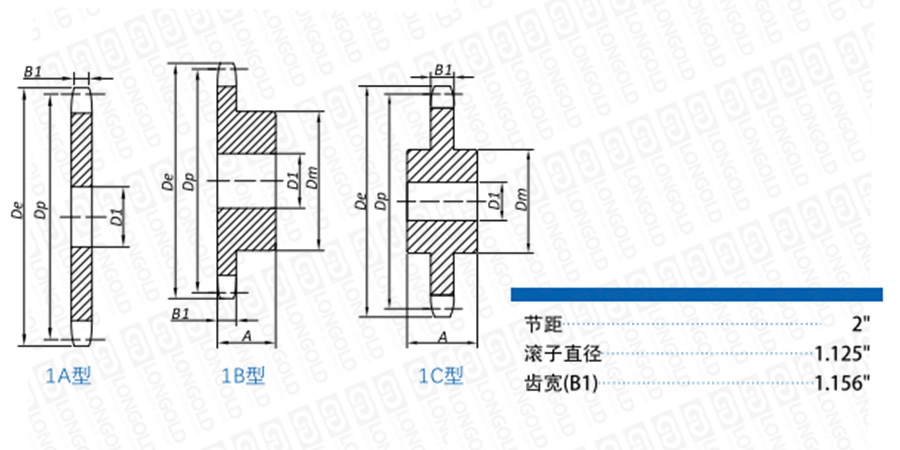

■鏈輪本體結構詳見如上圖

上圖為160-1 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外圓直徑	節距圓直徑	單排A型鏈輪型號	軸孔徑	參考重量	單排B型/C型鏈輪型號	軸孔徑D1		輪轂直徑	輪轂長度	參考重量	PDF圖紙	DXF圖紙
	De	Dp		D1	參考重量		Min	Max	Dm	A	參考重量
	inch	inch		inch	lbs		inch	inch	inch	inch	lbs
8	6.030	5.226	LD160-1A8T	1 1/2	5.00	LD160-1B8T	1 1/2	1 7/8	3 1/4	2 1/4	8.00	請咨詢	請咨詢
9	6.700	5.848	LD160-1A9T	1 1/2	7.00	LD160-1B9T	1 1/2	2 1/8	3 5/8	2 1/4	10.00
10	7.360	6.472	LD160-1A10T	1 1/2	8.00	LD160-1B10T	1 1/2	2 3/4	4 1/8	2 1/4	12.00
11	8.010	7.099	LD160-1A11T	1 1/2	10.00	LD160-1B11T	1 1/2	3 1/4	4 3/4	2 1/2	17.00
12	8.660	7.727	LD160-1A12T	1 1/2	12.00	LD160-1B12T	1 1/2	3 3/4	5 1/2	2 1/2	21.00
13	9.310	8.357	LD160-1A13T	1 1/2	16.00	LD160-1B13T	1 1/2	4	6	2 3/4	28.00
14	9.960	8.988	LD160-1A14T	1 1/2	17.00	LD160-1B14T	1 1/2	4 1/2	6 1/2	2 3/4	32.00
15	10.610	9.619	LD160-1A15T	1 1/2	21.00	LD160-1B15T	1 1/2	5 1/4	7	2 3/4	37.00
16	11.260	10.252	LD160-1A16T	1 1/2	24.00	LD160-1B16T	1 1/2	5 1/4	7	2 3/4	41.00
17	11.900	10.884	LD160-1A17T	1 1/2	27.00	LD160-1B17T	1 1/2	5 1/4	7	2 3/4	45.00
18	12.540	11.518	LD160-1A18T	1 1/2	30.00	LD160-1B18T	1 1/2	5 1/4	7	2 3/4	48.00
19	13.190	12.151	LD160-1A19T	1 1/2	34.00	LD160-1B19T	1 1/2	5 1/4	7	2 3/4	52.00
20	13.830	12.785	LD160-1A20T	1 1/2	38.00	LD160-1B20T	1 1/2	5 1/4	7	2 3/4	56.00
21	14.470	13.419	LD160-1A21T	1 1/2	42.00	LD160-1B21T	1 1/2	5 1/4	7	2 3/4	59.00
22	15.110	14.053	LD160-1A22T	1 1/2	46.00	LD160-1B22T	1 1/2	5 1/4	7	2 3/4	65.00
23	15.750	14.688	LD160-1A23T	1 1/2	50.00	LD160-1B23T	1 1/2	5 1/4	7	2 3/4	68.00
24	16.390	15.323	LD160-1A24T	1 1/2	56.00	LD160-1B24T	1 1/2	5 1/4	7	3	77.00
25	17.030	15.957	LD160-1A25T	1 1/2	61.00	LD160-1B25T	1 1/2	5 1/4	7	3	81.00
26	17.670	16.592	LD160-1A26T	1 1/2	65.00	LD160-1B26T	1 1/2	5 1/4	7	3	86.00
27	18.310	17.228	LD160-1A27T	1 1/2	71.00	LD160-1B27T	1 1/2	5 1/4	7	3	91.00
28	18.950	17.863	LD160-1A28T	1 1/2	77.00	LD160-1B28T	1 1/2	5 1/4	7	3	98.00
30	20.230	19.134	LD160-1A30T	1 1/2	90.00	LD160-1B30T	1 1/2	5 1/4	7	3	108.00
35	23.420	22.312	LD160-1A35T	1 1/2	121.00	LD160-1C35T	1 1/2	5 1/2	8	4 1/2	154.00
40	26.610	25.491	LD160-1A40T	1 1/2	138.00	LD160-1C40T	1 1/2	5 1/2	8	4 1/2	196.00
45	29.800	28.671	LD160-1A45T	1 1/2	204.00	LD160-1C45T	1 1/2	5 1/2	8	5	234.00
54	35.540	34.397	LD160-1A54T	1 1/2	294.00	LD160-1C54T	1 1/2	5 1/2	8	5	276.00
60	39.360	38.215	LD160-1A60T	1 1/2	366.00	LD160-1C60T	1 1/2	5 1/2	8	5	329.00
70	45.730	44.578	LD160-1A70T	1 1/2	507.00	LD160-1C70T	1 1/2	5 1/2	8	5	446.00
80	52.100	50.943	LD160-1A80T	1 1/2	656.00	LD160-1C80T	1 1/2	5 1/2	8	6	612.00

型號表示例

LD160	-	1A	70T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
