80-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。80-3鏈輪，配用LD80-3三排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

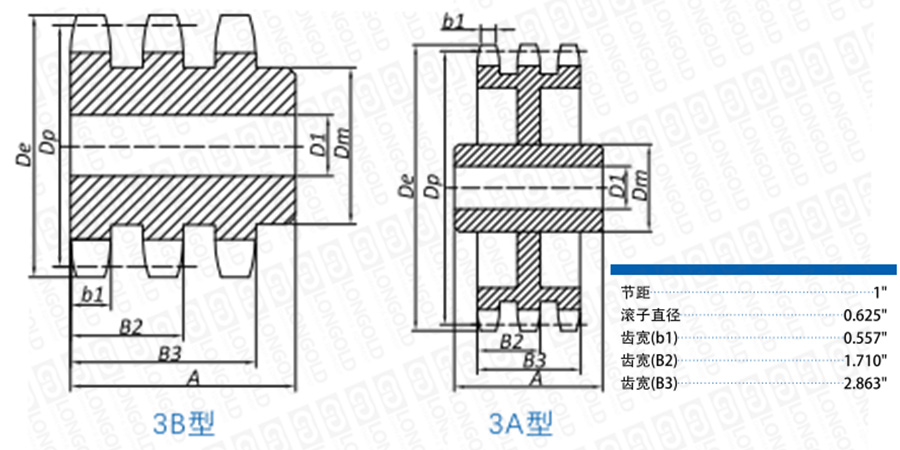

■鏈輪本體結構詳見如上圖

上圖為80-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■3B型鏈輪尺寸表

齒數	三排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max.	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD80-3B11TQ	4.010	3.549	1	1 3/4	2 1/2	3 5/8	5.90	請咨詢	請咨詢
12	LD80-3B12TQ	4.330	3.864	1	1 7/8	2 5/6	3 5/8	7.50
13	LD80-3B13TQ	4.660	4.179	1	2 1/4	3 1/6	3 5/8	9.20
14	LD80-3B14TQ	4.980	4.494	1	2 3/8	3 4/9	3 5/8	11.00
15	LD80-3B15TQ	5.300	4.810	1	2 1/2	3 4/5	3 5/8	13.10
16	LD80-3B16TQ	5.630	5.126	1	2 3/4	4	3 7/8	15.80
17	LD80-3B17TQ	5.950	5.442	1	3	4 3/7	3 7/8	18.60
18	LD80-3B18TQ	6.270	5.759	1	3 1/4	4 3/4	3 7/8	21.20
19	LD80-3B19TQ	6.590	6.076	1	3 1/3	5	3 7/8	23.70
20	LD80-3B20TQ	6.910	6.392	1	3 1/3	5	3 7/8	26.00
21	LD80-3B21TQ	7.240	6.710	1	3 1/3	5	3 7/8	28.40
22	LD80-3B22TQ	7.560	7.027	1	3 1/3	5	3 7/8	31.00
23	LD80-3B23TQ	7.880	7.344	1	3 1/3	5	3 7/8	33.60
24	LD80-3B24TQ	8.200	7.661	1	3 1/2	5 1/4	3 7/8	37.10
25	LD80-3B25TQ	8.520	7.979	1	3 1/2	5 1/4	3 7/8	40.10
26	LD80-3B26T	8.840	8.296	1	3 1/2	5 1/4	3 7/8	42.90
30	LD80-3B30T	10.110	9.567	1 1/4	3 3/4	5 3/4	4 1/4	54.50
35	LD80-3B35T	11.710	11.156	1 1/4	3 3/4	5 3/4	4 1/4	79.50
36	LD80-3B36T	12.030	11.474	1 1/4	3 3/4	5 3/4	4 1/4	83.90

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

■3C型鏈輪尺寸表

齒數	三排C型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
42	LD80-3C42T	13.940	13.381	1 1/4	3 4/5	6	4 1/2	84.90	請咨詢	請咨詢
45	LD80-3C45T	14.900	14.336	1 1/4	3 4/5	6	4 1/2	92.40
52	LD80-3C52T	17.130	16.562	1 1/2	3 4/5	6	4 1/2	107.00
60	LD80-3C60T	19.680	19.107	1 1/2	4 1/4	6 1/4	4 3/4	128.00
68	LD80-3C68T	22.230	21.653	1 1/2	4 1/4	6 1/4	4 3/4	140.00
76	LD80-3C76T	24.780	24.198	1 1/2	4 1/4	6 1/4	4 3/4	165.00
95	LD80-3C95T	30.830	30.245	1 1/2	4 1/2	6 3/4	5	240.00

型號表示例

LD80	-	3B	35T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
