8M-30 SB同步帶輪

HTP圓弧齒同步帶輪和同步帶的使?設計通常運?于傳遞?達所產?的旋轉動?的機構中，這個過程中HTP圓弧齒同步帶輪通過和同步帶?間的咬合實現傳動和傳送的作?。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。并且由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

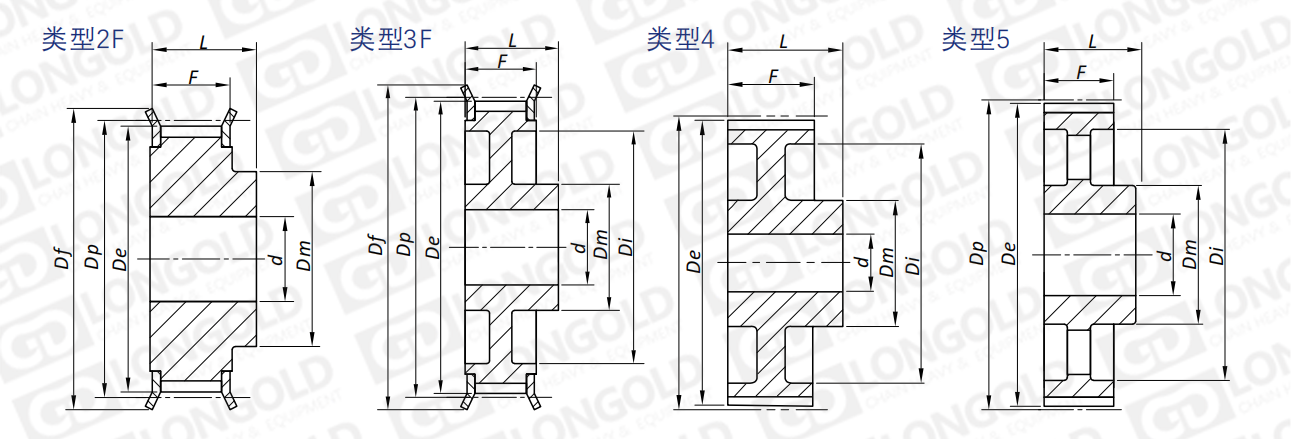

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	齒寬	總寬	孔徑
		齒數	Dp	De	Df	Dm	Di	F	L	d
		Z	inch	inch	inch	inch	inch	inch	inch	inch
8M3022T-F	2F	22	2.206	2.152	2 3/8	1 11/16	-	1 1/2	1 15/16	1/2
8M3024T-F	2F	24	2.406	2.352	2 5/8	1 7/8	-	1 1/2	1 15/16	1/2
8M3026T-F	2F	26	2.607	2.553	2 3/4	2	-	1 1/2	1 15/16	1/2
8M3028T-F	2F	28	2.807	2.753	2 15/16	2	-	1 1/2	1 15/16	5/8
8M3030T-F	2F	30	3.008	2.954	3 9/32	2 3/16	-	1 1/2	1 15/16	5/8
8M3032T-F	2F	32	3.208	3.154	3 7/16	2 3/8	-	1 1/2	1 15/16	5/8
8M3034T-F	2F	34	3.409	3.355	3 9/16	2 3/4	-	1 1/2	1 15/16	5/8
8M3036T-F	2F	36	3.609	3.555	3 13/16	2 3/4	-	1 1/2	1 15/16	5/8
8M3038T-F	2F	38	3.81	3.756	4	2 15/16	-	1 1/2	1 15/16	5/8
8M3040T-F	2F	40	4.01	3.956	4 13/32	2 15/16	-	1 1/2	1 15/16	5/8
8M3044T-F	2F	44	4.411	4.357	4 3/4	2 15/16	-	1 1/2	1 15/16	5/8
8M3048T-F	2F	48	4.812	4.758	5	2 15/16	-	1 1/2	1 15/16	5/8
8M3056T-F	3F	56	5.614	5.56	5 15/16	3 3/16	4 5/8	1 1/2	1 15/16	5/8
8M3064T-F	3F	64	6.416	6.362	6 5/8	3 3/16	5 3/8	1 1/2	1 15/16	5/8
8M3072T-F	3F	72	7.218	7.164	7 9/16	3 3/16	6 3/16	1 1/2	1 15/16	5/8
8M3080T	4	80	8.02	7.966	-	3 9/16	7	1 1/2	1 15/16	5/8
8M3090T	4	90	9.023	8.969	-	3 9/16	8	1 1/2	1 15/16	5/8
8M30112T	5	112	11.229	11.175	-	3 9/16	10 1/4	1 1/2	1 15/16	5/8
8M30144T	5	144	14.437	14.383	-	3 9/16	13 3/8	1 1/2	1 15/16	3/4
8M30168T	5	168	16.843	16.789	-	4	15 13/16	1 1/2	1 15/16	3/4
8M30192T	5.0	192.0	19.2	19.2	-	4.0	18.3	1.5	1.9	43894.0

型號表示例

8M	30	22T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道?序。此時，夾緊機構進?180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
