SS脹套I

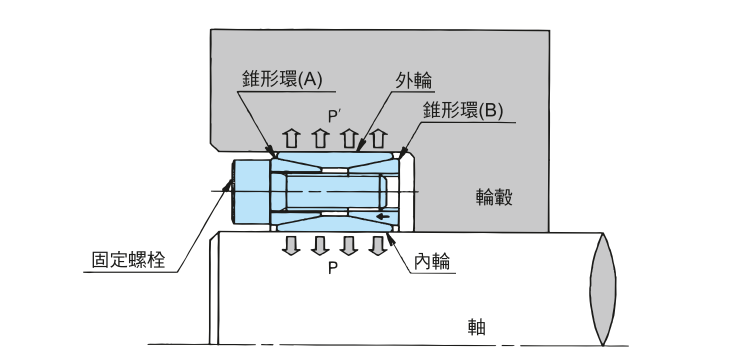

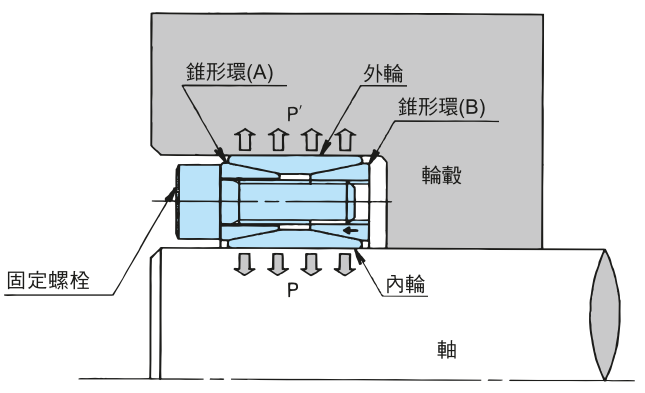

脹緊套主要由內環、外環、螺栓等部件組成。其工作原理是通過擰緊螺栓，使內環和外環之間產生軸向壓力，從而使內環膨脹并緊密地抱緊軸，外環收縮并緊密地抱緊輪轂，實現軸與輪轂的無鍵連接。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式
組裝例
選型要素

能夠在緊湊的空間內傳遞高扭矩，確保動力傳輸?shù)目煽啃浴?

無需做鍵槽和壓裝等工序，產品性價比高。

只需擰緊或者擰松螺栓，即可組裝和拆卸，方便快捷。

適?軸徑：Φ12-Φ120(mm)

適?軸公差：h8

適?輪轂公差：H8

適用表面粗糙度：12S以下

對應國際型號：Z10

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

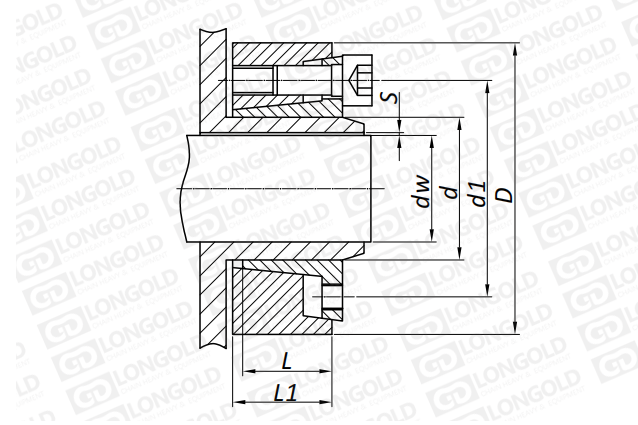

■產品結構詳見如上圖

上圖為SS型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸				內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺釘擰緊力矩	參考重量
	dw	L	L1	d1		軸向力	轉矩
Φd×ΦD						Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL12x35SS	9	10.0	11	24	M6x3	5	0.02	780	900	12	0.1
	10					8	0.04	825
PL14x38SS	11	10.0	11	26	M6x3	6	0.03	672	780	12	0.1
	12					9	0.05	712
PL16x41SS	13	13.5	15	28	M6x3	10	0.07	430	510	12	0.1
	14					13	0.09	460
PL18x44SS	15	13.5	15	30	M6x3	11	0.08	390	450	12	0.1
	16					14	0.11	410
PL20x47SS	17	13.5	15	32	M6x3	18	0.15	360	400	12	0.1
	18					20	0.18	375
PL24X50SS	19	16	18	36	M6x4	17	0.18	310	380	12	0.2
	20					20	0.21	330
	22					25	0.28	360
PL30x60SS	24	18	20	44	M6x6	23	0.27	350	400	12	0.2
	25					25	0.32	360
	26					28	0.38	370
PL36x72SS	27	20	22	52	M8x5	32	0.44	420	470	30	0.5
	30					41	0.61	436
	33					50	0.82	440
PL44x80SS	34	22	24	61	M8x6	41	0.69	351	420	30	0.6
	35					44	0.77	372
	37					50	0.92	377
PL50x90SS	38	24	26	68	M8x7	58	1.11	340	380	30	0.8
	40					65	1.29	350
	42					71	1.51	360
PL55x100SS	42	26	29	72	M8x8	59	1.23	335	375	30	1.1
	45					68	1.53	345
	48					78	1.86	355
PL62x110SS	48	26	29	80	M8x8	70	1.67	300	330	30	1.3
	50					76	1.89	305
	52					81	2.12	310
PL68x115SS	50	26	29	86	M8x9	75	1.87	295	340	30	1.3
	55					89	2.45	310
	60					104	3.12	325
PL75x138SS	55	27	31	100	M10x8	85	2.33	365	410	59	2.3
	60					101	3.02	380
	65					117	3.81	390
PL80x141SS	60	27	31	104	M10x8	106	3.19	347	390	59	2.3
	65					123	4.06	358
	70					140	4.91	366
PL90x155SS	65	34	38	114	M10x10	166	5.40	315	350	59	3.2
	70					187	6.50	325
	75					208	7.80	335
PL100x170SS	70	39	43	124	M10x12	171	6.00	300	340	59	4.3
	75					192	7.20	310
	80					213	8.50	315
PL110x185SS	80	44	49	138	M12x10	249	10.00	280	315	100	5.8
	85					275	11.70	285
	90					302	13.60	290
PL120x197SS	85	47	53	147	M12x12	280	11.90	275	312	100	6.9
	90					307	13.80	282
	95					334	15.90	287

型號表示例

PL	12	×	35	SS
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）SS型脹緊套

安裝與拆卸

安裝脹緊聯結套

1.清潔軸和輪轂的配合表面，確保無油污和雜質。

2.將脹緊套套在軸上，并調整到合適的位置。

3.安裝輪轂，用螺栓均勻地?cái)Q緊脹緊套，使套與軸和輪轂緊密結合。
